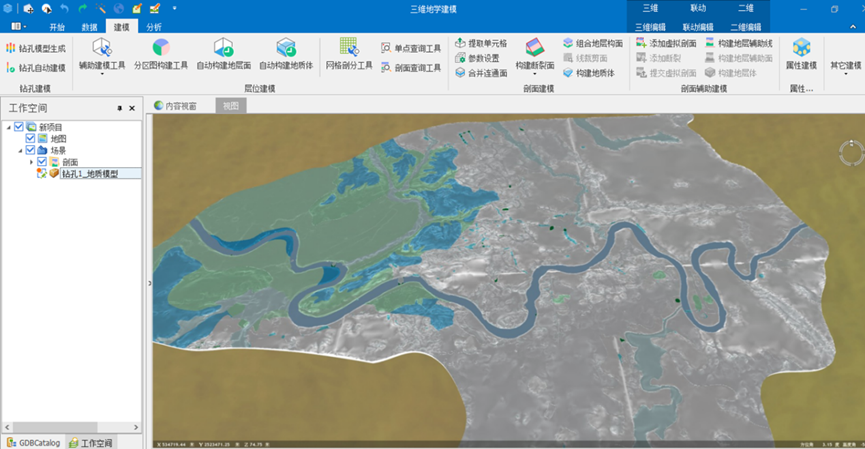

图 1 MapGIS 3D GeoModeler界面

产品特点

高精度地下空间智能建模

● 有效融合多源地学数据，实现全流程一体化的地学模型智能构建

● 快速构建多源大工区大体量多精度地质模型，解决传统手工建模效率低、误差大、精度低等问题

● 支持混合建模方法，一种采用主层地层建模、亚层岩性建模的新型综合建模技术，适用于地层无序分布、地质构造复杂的建模场景

● 充分融合地质专家建模经验，在建模环节引入专家意见，确保建模的形态更加符合实际地质情况

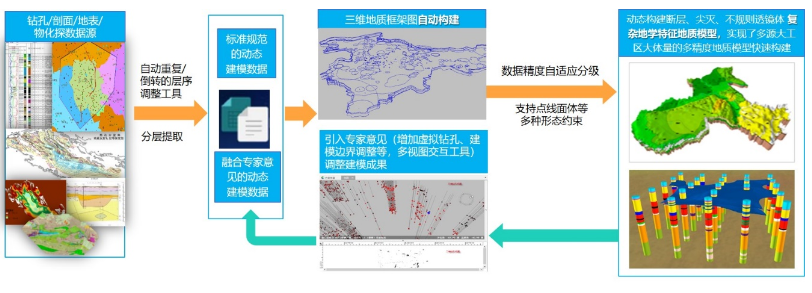

图2 地下空间智能建模流程

复杂地质模型多精度网格剖分

· 支持将复杂三维地质模型剖分为多个精度的级联网格，并可动态切换不同精度的网格模型

· 支持10亿 多精度网格的分布式存储和高效渲染，渲染帧数可达到30帧以上

· 支持10亿 多精度网格的快速剖分，高效实现多级属性查询

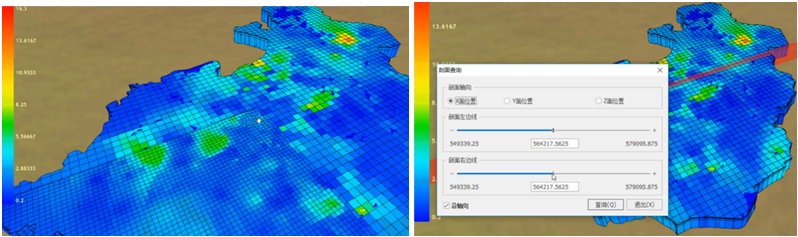

图3 网格剖分效果图

动态更新建模成果

· 提供分层点拓扑编辑功能，支持钻孔查询与展示、插入虚拟钻孔、钻孔分层点编辑

· 提供地质图拓扑编辑功能，通过构建拓扑、编辑节点拓扑信息，自动更新关联的三维地质图数据

· 提供分层处理工具，针对复杂透镜体数据进行分层编辑，确保建模的形态更加符合实际地质情况

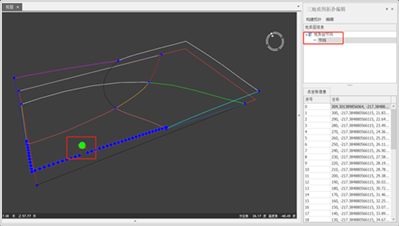

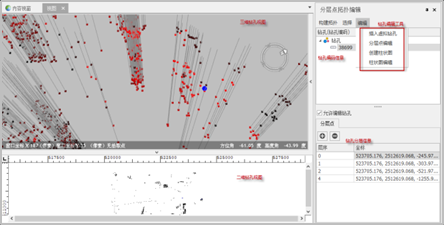

图 4 钻孔分层点编辑                                           图 5 三维地质图编辑

产品功能

钻孔建模

提供基于钻孔数据的自动建模技术。基于钻孔数据为主的源数据，运用主Tin建模思想快速构建地质体模型，适用于解决某些数据量较小、质量较好、地质情况较简单等情况下的建模问题。

剖面建模

提供基于剖面数据的交互建模技术，利用MapGIS强大的三维编辑工具，基于以剖面数据为主的源数据，结合专家经验的交互拼接建模思想，可以解决某些数据量较大、质量较差、地质情况较复杂等情况下的建模问题。

属性建模

提供基于MapGIS 精准高效的并行插值方法，实现属性模型快速构建，支撑地球物理、地球化学、地质环境等领域的三维空间属性研究。

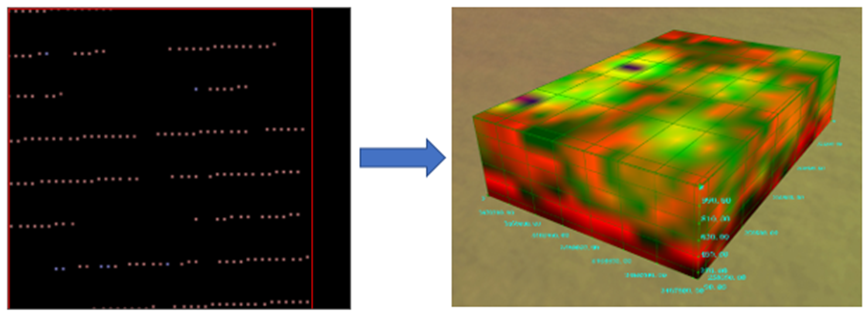

图 6 属性建模示意图

实际材料建模

提供基于野外路线数据的自动建模技术，基于野外采集的地质数据，构建相应的点线面体模型以及产状模型等，实现三维地质模型构建。

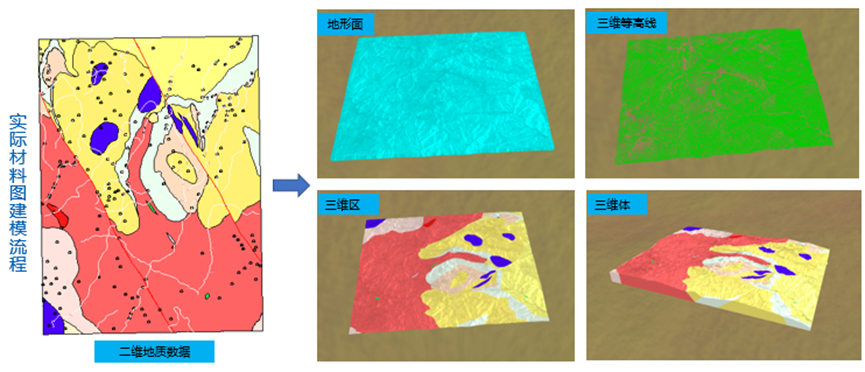

图 7 实际材料建模示意图

地学动态建模

●提供基于钻孔的自动建模流程，通过数据源设置→提取钻孔分层信息→构建地质图→构建地层面→构建地质体，快速实现全流程一体化的模型构建

●支持岩性建模相关算法，实现在动态建模过程中支持大层内重复倒序、复杂地质体的模型构建

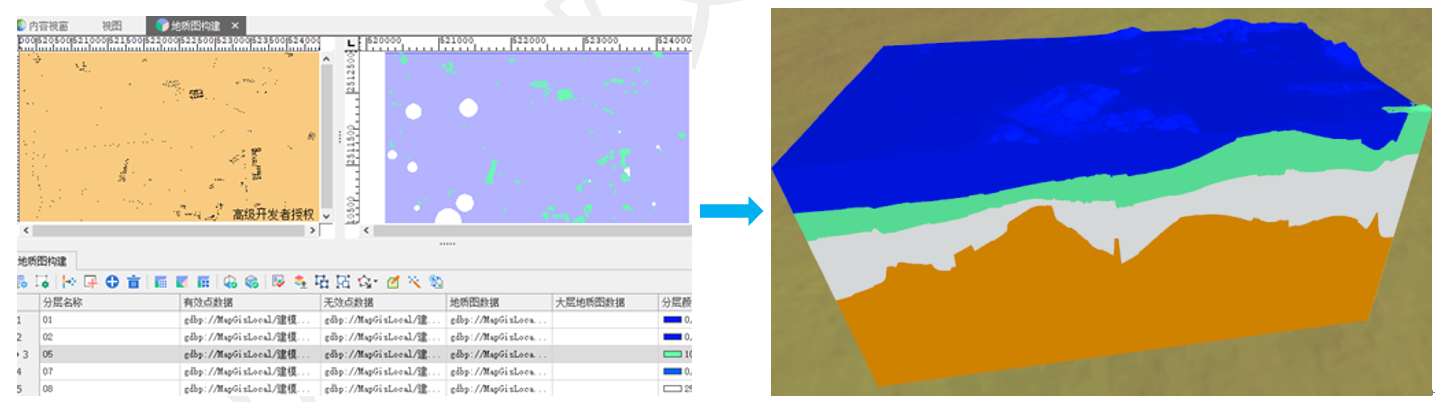

图 8 动态建模示意图

辅助建模工具

●提供多种辅助建模工具，如悬挂面检查、节点平差、分层点拓扑编辑、地质图拓扑编辑、地层层序划分等工具，辅助实时更新建模成果

●提供三维拓扑检查与处理工具，支持针对点图层、线图层的拓扑检查和拓扑修复。三维点检查包括必须为单一部分、不能有重复点等；三维线检查包括必须为单一部分、必须为三维线、必须有足够的坐标点等检查项

标准模型数据汇聚

●支持MapGIS标准建模源、建模成果的导入导出（对象类），方便MapGIS系统间的数据共享

●支持GeoXML标准建模源的导入导出（.xml），方便第三方系统的建模数据共享。

●支持对不同类型地质数据进行高效批量相互转换，实现不同格式地质数据的灵活利用。

网格剖分

●提供全新的快速插值方法，可对地质结构模型进行高效的网格剖分

●支持对多级网格动态更新多种属性，如渗透率、孔隙度、地下水温度等，使项目中的数据和建模成果得到充分利用

●提供角点网格、规则六面体网格显示方式，剖分结果支持单点查询和剖面查询，满足用户对结果显示和属性查询的需求

●提供多种网格属性工具，包含多属性计算、属性切换、属性过滤、输入属性点、导出网格模型、网格模型转结构模型等功能

三维地学空间分析

●针对属性模型的特点，提供查询、等值追踪分析、属性值过滤、静态切割和动态切割等功能，协助地下属性特征研究

●提供多种专业分析评价方法，如切割、漫游、追踪、动态模拟等，为地下空间开发和利用提供科学依据和安全保障

●提供模型空间分析功能，包括三维模型叠加分析、三维模型裁剪分析、三维模型融合分析、三维模型缓冲区分析等

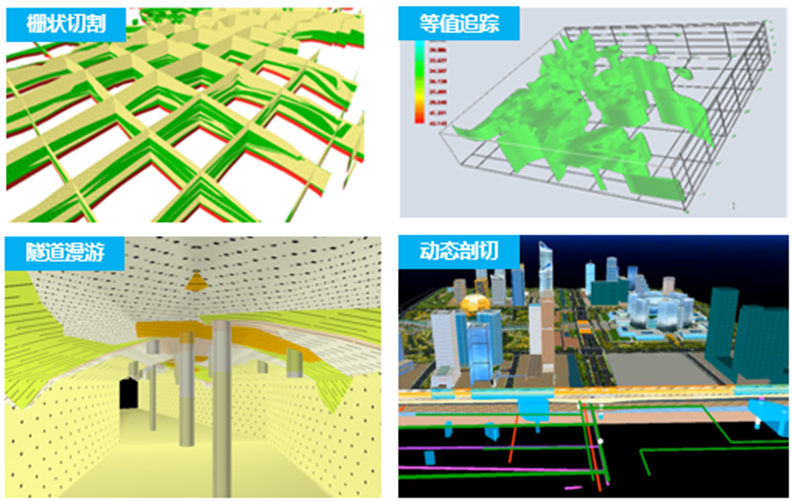

图 9 MapGIS三维地学空间分析
